Dimensiones de roscas y equivalencias

23 Mayo 2016 / Por: rmmcia

En nuestro sector nos encontramos a menudo con distintos modos de referirnos a lo mismo, y eso comporta algunas dificultades de comprensión. Nos estamos refiriendo en este artículo a las diferentes maneras de denominar las dimensiones de los accesorios roscados, utilizados habitualmente para la unión de tubo metálico (hierro, cobre) y cuyas dimensiones habituales dan lugar a una de las denominaciones.

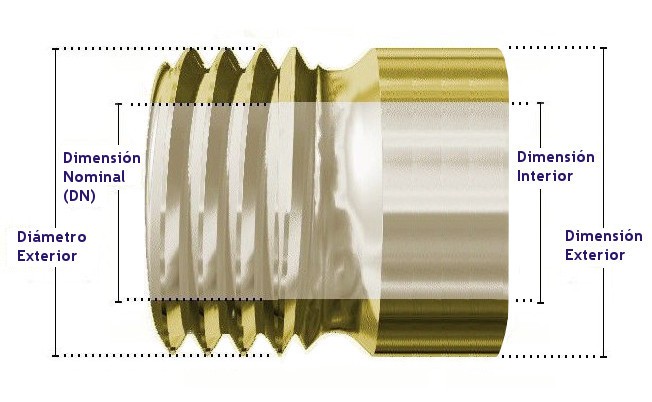

Con una sencilla tabla mostramos algunas de las equivalencias más usuales, y es que en diferentes países nos podemos encontrar con distintas designaciones simplemente por razones históricas o la propia evolución del producto.rosca macho dimensiones

Equivalencias habituales



Dimensión Nominal (DN)

Dimensión

de rosca

Designación habitual del tubo (interior x exterior)

6

 1/8

5x10

8

 1/4

8x13

10

 3/8

12x17

15

 1/2

15x21

20

 3/4

20x27

25

1

26x34

32

1. 1/4

33x42

40

1. 1/2

40x49

50

2

50x60

65

2. 1/2

66x76

80

3

80x90

100

4

102x114

125

5

127x140

150

6

152x165
