Tipos de roscas: rosca BSP o rosca "Gas"

14 Enero 2015 / Por: rmmcia

Rafael Márquez Moro y Cía., S.A. utiliza la norma ISO 228-1 para la realización de las roscas de su catálogo estándar de racorería y accesorios de unión para tubo y tubería roscada. A este tipo de rosca se le conoce también como rosca BSP paralela (cilíndrica) o rosca "Gas" (G).

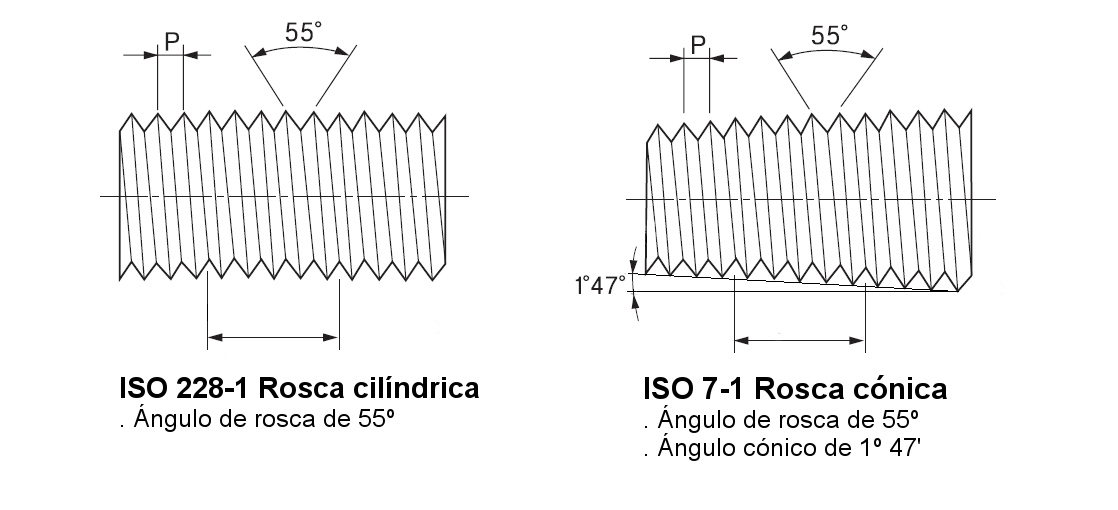

rmmcia-roscas-BSP-ISO-228-ISO-7 rosca hilo bsp bspt bspp

La rosca cilíndrica de norma ISO 228-1 es un tipo de rosca Whitworth, nombre que deriva del inventor de la misma y cuyos orígenes se remontan a la Inglaterra de mediados del siglo XIX. La forma de la rosca Withworth se basa en una rosca con un ángulo de 55 grados con crestas y raíces redondeadas. Este tipo de rosca devino el más utilizado para la conexión de tubería roscada y se erigió de facto como el estándar británico, por lo que se empezó a conocer como rosca estándar de tubería británica o rosca BSP (por sus siglas en inglés: British Standard Pipe), en sus dos variantes: de forma cónica (BSPT, t de "tapered", cónica), y en su forma paralela o cilíndrica (BSPP, la última p de "parallel", paralela).

Como se ha comentado, las roscas BSP son roscas con perfil "Gas" y pueden ser de dos tipos:
 Cilíndrica: macho y hembra se montan en el mismo roscado cilíndrico. La denominación según ISO 228-1 es G.
   Ejemplo denominación: rosca 1/2" BSP cilíndrica → G 1/2
Cónica: el macho cónico puede instalarse contra una rosca hembra también cónica o paralela. La denominación según ISO 7-1 (EN 10226-1) es R para la rosca externa (macho) y Rp y Rc para la rosca interna (hembra), siendo Rp si es cilíndrica y Rc si es cónica.
   Ejemplo denominación: rosca macho 1/2" BSP cónica → R 1/2.

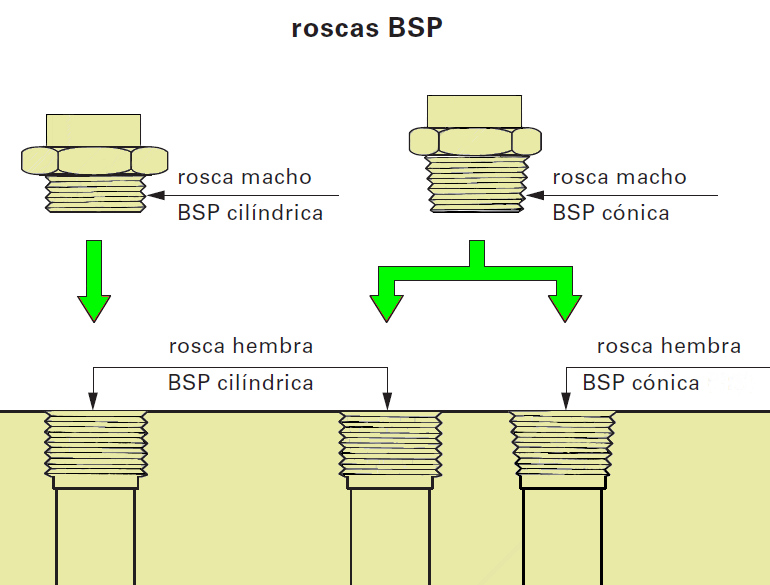

rmmcia-roscas-ISO-228-1-y-ISO-7-1

En Rafael Márquez Moro y Cía., S.A. fabricamos también roscas de tipo cónico bajo petición del cliente, según norma ISO 7-1 u otras, como la norma americana NPT (National Pipe Thread), que también define roscas de tipo cónico y de la que hablaremos en otra ocasión. No dude en consultarnos si es su caso y necesita una fabricación a medida siguiendo sus especificaciones.

Para más información técnica puede consultarno o referirse directamente a las normas:
 UNE-EN ISO 228-1: Roscas de tuberías para uniones sin estanqueidad en la rosca. Parte 1: Medidas, tolerancias y designación.
 UNE-EN 10226-1: Roscas de tuberías para uniones con estanqueidad en la rosca. Parte 1: Roscas exteriores cónicas y roscas interiores cilíndricas. Dimensiones, tolerancias y designación.


También puede interesarle: TIPOS DE ROSCAS (II): ROSCA NPT.
También puede interesarle: TIPOS DE ROSCAS (III): ROSCA MÉTRICA.
