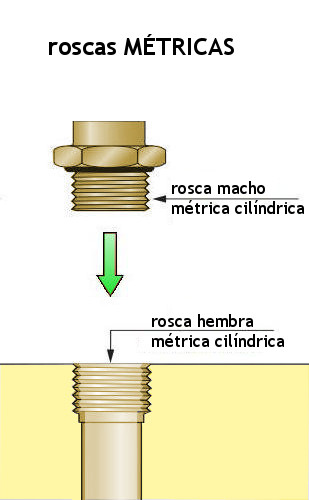

Tras describir las roscas BSP y NPT, las de uso más común para la unión de tuberías, queremos introducir la rosca métrica, de perfil ISO, que es de tipo cilíndrico y la más habitual en tornillería y tuercas.

También conocidas como ‘roscas del sistema métrico’ o ‘SI’, pertenecen a una familia de pasos de rosca estandarizada en 1946, en base al Sistema Internacional de Unidades (SI), antes denominado Sistema Métrico Decimal, y de ahí la denominación “métrico”.

Al igual que las roscas NPT, el ángulo del diente de rosca es de 60º, sin embargo las aristas son más redondeadas como ocurre con las roscas BSP: de la altura de rosca (H) es extraído 1/8 por la parte del diámetro máximo y 1/4 por la parte del diámetro mínimo, lo que le confieren el aspecto más redondeado.

La designación de la rosca métrica (Metric Thread) consta de la letra M y el diámetro por el paso en milímetros, separados por el signo de multiplicación (x).

  • Ejemplo: M 8x1 indica rosca tipo Métrica, de 8mm. de diámetro y de 1mm. de paso.

La especificación de la rosca Métrica se recoge en las normas ISO 68-1 e ISO 965-1. La rosca métrica no es en sí misma estanca; necesita de un medio sellante. En su lugar, lo más habitual es el empleo de juntas o, en menor medida, superficies de contacto metal-metal.

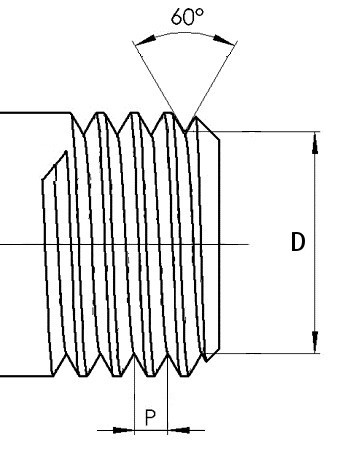

ISO 68-1 Rosca métrica - Ángulo de rosca de 60º

Existen dos agrupaciones de rosca métrica:

1- Fina. Roscas con menor distancia de paso por lo tanto más hilos de rosca por distancia axial, y menor longitud de área roscada. Entendemos por distancia axial la recorrida por una vuelta completa del tornillo. Se puede encontrar designada como MB – la más común y de mayor tamaño de paso- y MC, MD o ME, aunque todas estas antiguas designaciones se agruparon y se conocen globalmente como rosca métrica fina. El ejemplo anterior podría ser una designación de rosca métrica fina: M 8x1.

2- Gruesa o Normal. Es aquélla que tiene un paso mayor, por lo tanto menos hilos de rosca por distancia axial, y mayor longitud de área roscada. También se puede encontrar designada MA (Métrica tipo A). La equivalente al ejemplo en este tipo de rosca seria la M 8x1,25.

Es importante saber que estas agrupaciones de rosca no tienen mejor o peor calidad las unas respecto de las otras, simplemente se diferencian por el tamaño de las roscas en relación al diámetro de la tuerca y tienen aplicaciones distintas. La rosca métrica fina se usa habitualmente cuando se dispone de menos espacio para roscar, por ejemplo sobre paredes delgadas.

Si bien este tipo de roscas se usan mayormente en Europa, con la misma forma y con esta misma diferenciación, aunque con dimensiones distintas y en pulgadas, se encuentran los estándares UNC (Unified National Course) de tipo grueso y UNF (Unified National Fine), fabricadas bajo estándares ANSI y ampliamente utilizadas en Estados Unidos. Siguiendo con el ejemplo anterior M 8x1, serian sus equivalentes las siguientes designaciones: 5/16 – 18 UNC y 5/16 – 24 UNF.

En rmmcia fabricamos roscas BSP según la normativa ISO 228, pero podemos elaborar roscas métricas bajo pedido.

Para más información técnica puede consultarnos o referirse directamente a la normativa.
