En rmmcia en 2023 hemos comenzado la fabricación de un nuevo racor en latón, patentado, que solventa un problema habitual cuando se quieren hacer rápida y fácilmente derivaciones en tubería de polietileno, sin corte de suministro.

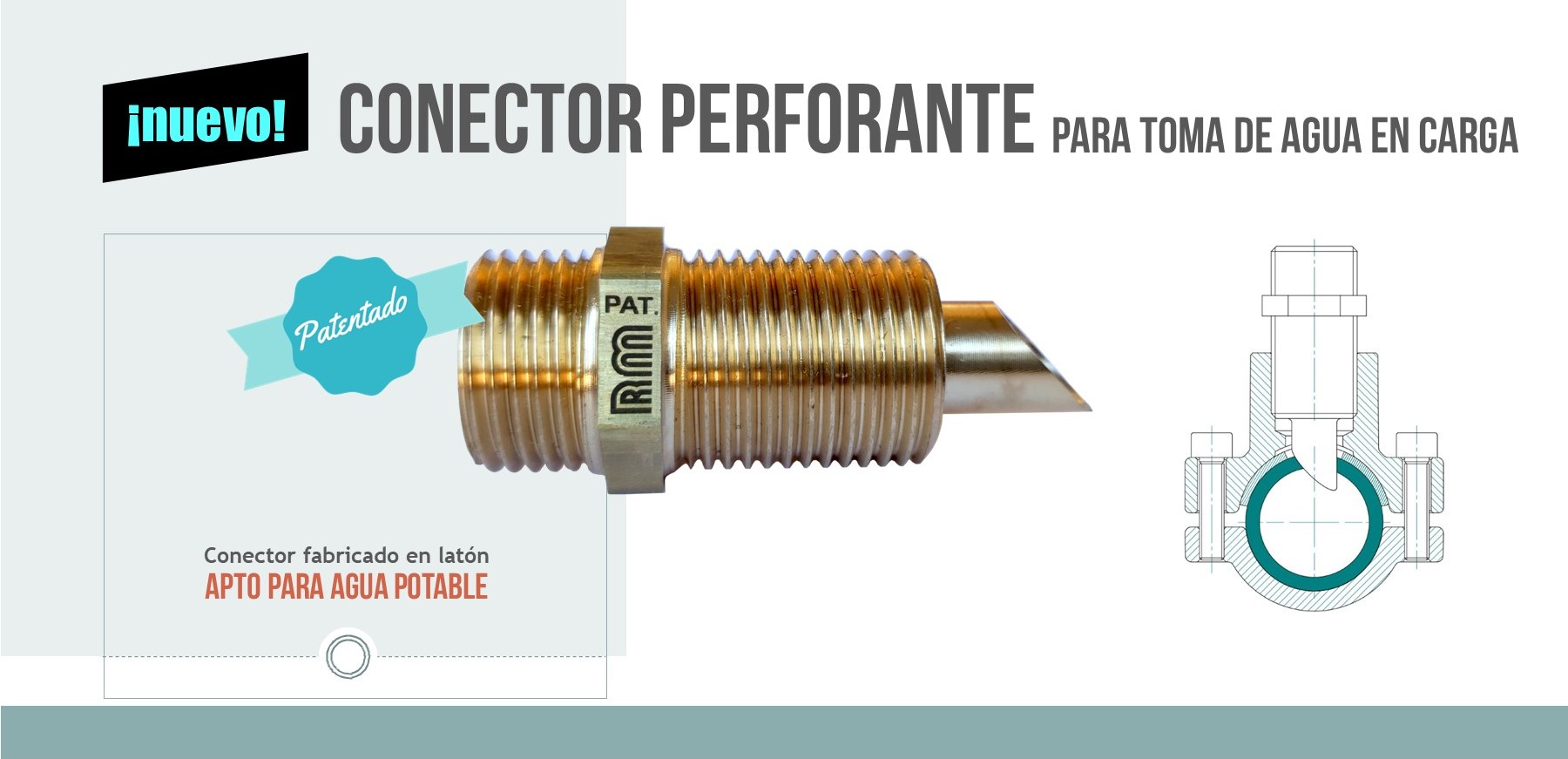

Se trata de un racor roscado macho-macho de rosca BSPP de 1/2", con valona hexagonal para apriete y con extensión con borde afilado y oblicuo ("pico"). Esta extensión posibilita agujerear la tubería al efectuar el giro de rosca.

La principal utilidad del nuevo racor es permitir una derivación de tubería en carga, sin necesidad de corte del suministro ni de despresurización. Tampoco precisa de herramientas especiales, tan solo una llave inglesa y cinta de teflón, junto con un collarín con toma y una llave de paso.

Su inventor es Germán Sánchez Martín, y ha sido considerado uno de los 10 mejores inventos de 2022 (Los 10 mejores inventos españoles patentados en 2022, Fuente: El Periódico).

ELEMENTOS NECESARIOS (para la instalación del conector perforante de 1/2")

  • Collarín con toma (de latón o de polipropileno)
  • Llave inglesa
  • Llave de paso
  • Cinta de teflón

¿CON QUÉ TIPO DE TUBERÍAS SE PUEDE UTILIZAR?

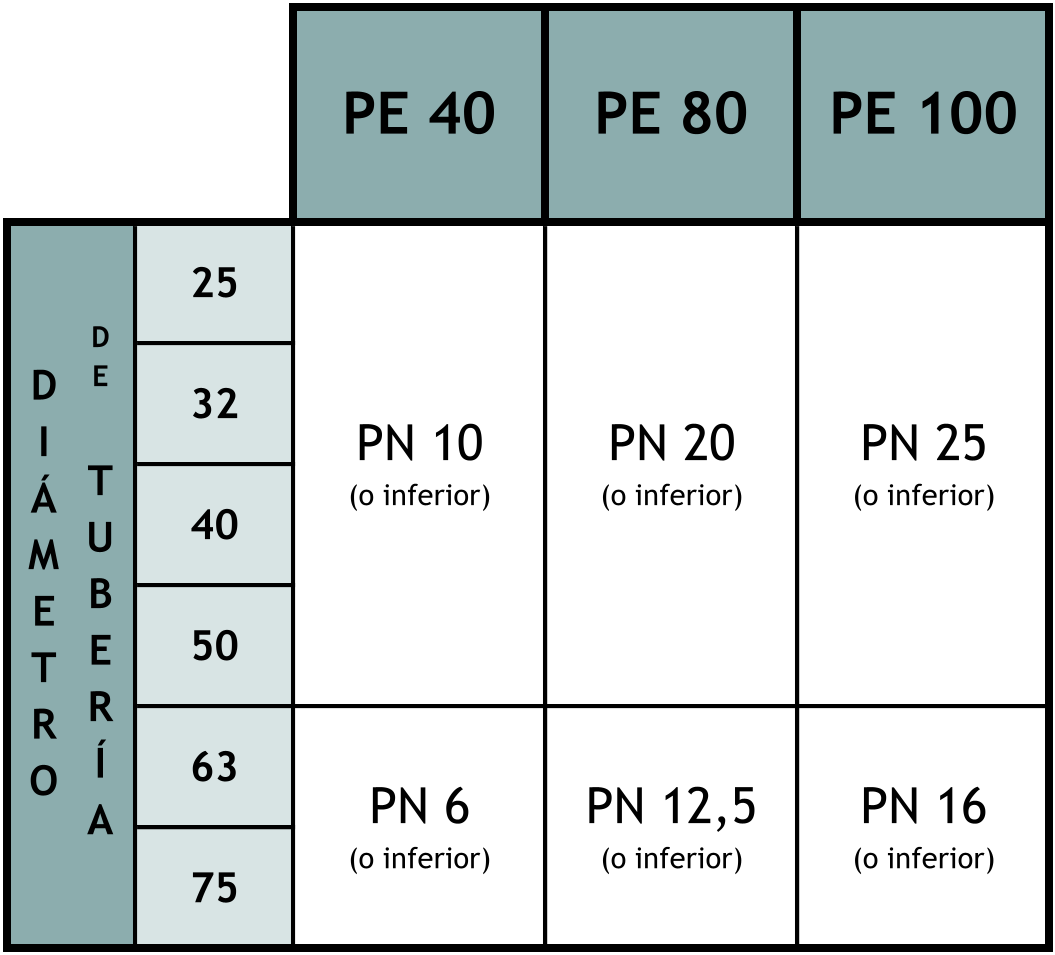

A continuación, os mostramos una tabla indicando el tipo de material de polietileno (PE), los diámetros de tubo y su presión nominal (PN).

A saber, que el tamaño de tubo está sobreimpreso en el propio tubo, si se necesita conocer.

PROCEDIMIENTO DE MONTAJE

(más adelante se explica como comprobar la compatibilidad con collarines que no sean de rmmcia)

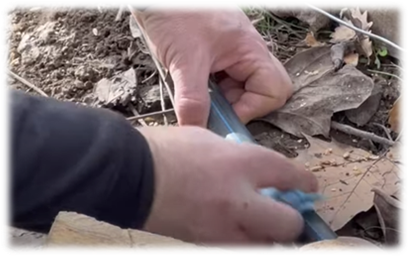

1- Limpiar la superficie de la tubería.

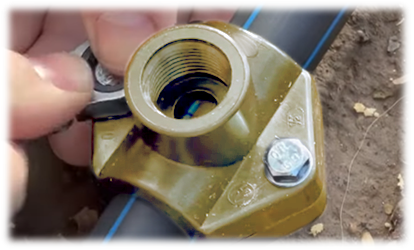

2- Instalar un collarín en punto escogido.

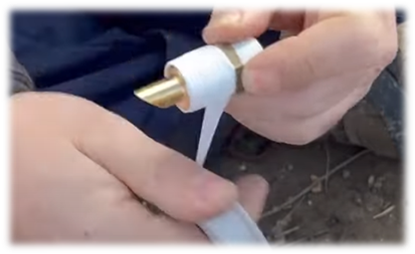

3- Recubrir con cinta de teflón ambas roscas, unas 15 vueltas, siempre en el sentido de la rosca.

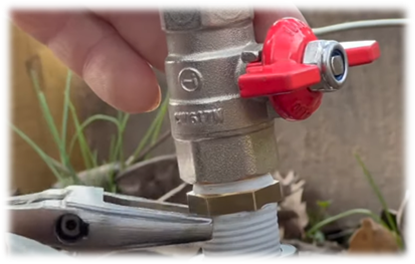

4– Roscar el conector por el lado sin pico a una llave de paso de ½”, asegurando dejarla cerrada.

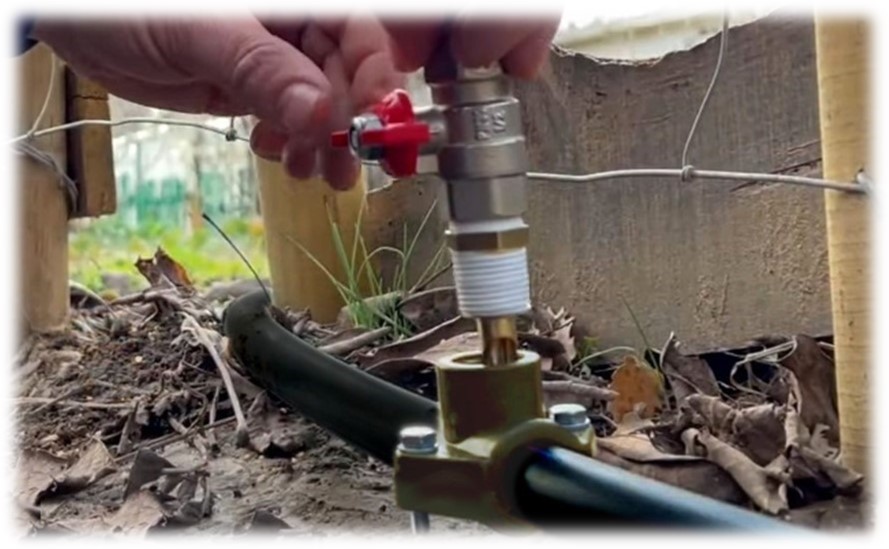

5- Montar el conjunto al collarín, introduciéndolo por la parte del pico.

6- Roscar hasta llegar al tope, cuando se haya completado la perforación de la tubería.

7- Abrir con cuidado la llave de paso para recoger la pastilla resultante del corte - si procede-, y cerrar nuevamente la llave de paso.

COMPROBACIÓN DE LA COMPATIBILIDAD DE UN COLLARÍN CON EL CONECTOR PERFORANTE DE RMMCIA

Si no se utiliza un collarín de rmmcia, existe un método sencillo para hacer la comprobación de compatibilidad del collarín con el conector.

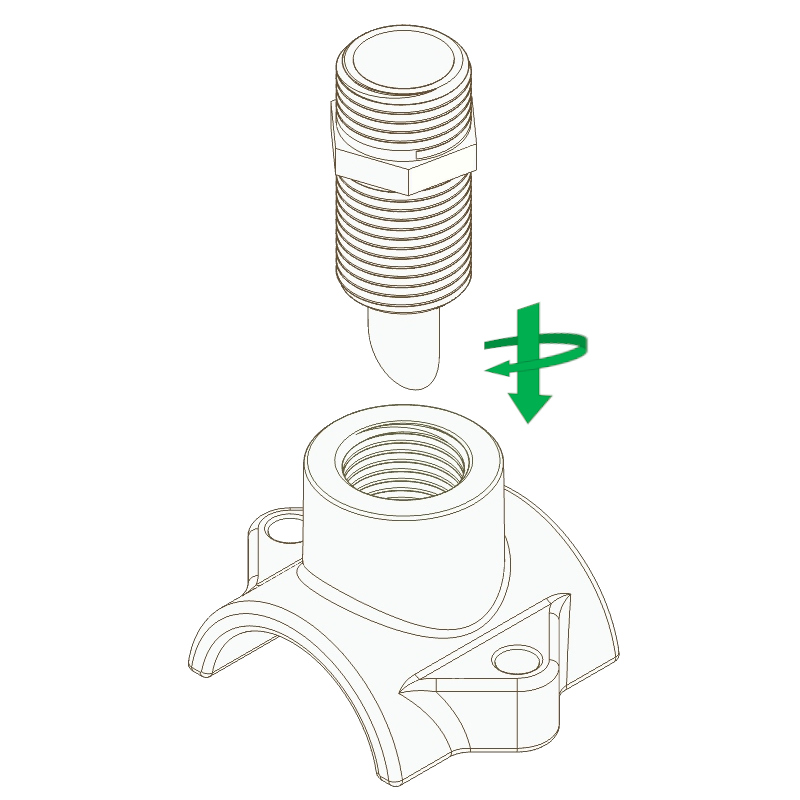

1) Roscar el conector perforante hasta el tope de la rosca del collarín. Para la comprobación no será preciso poner teflón en la rosca.

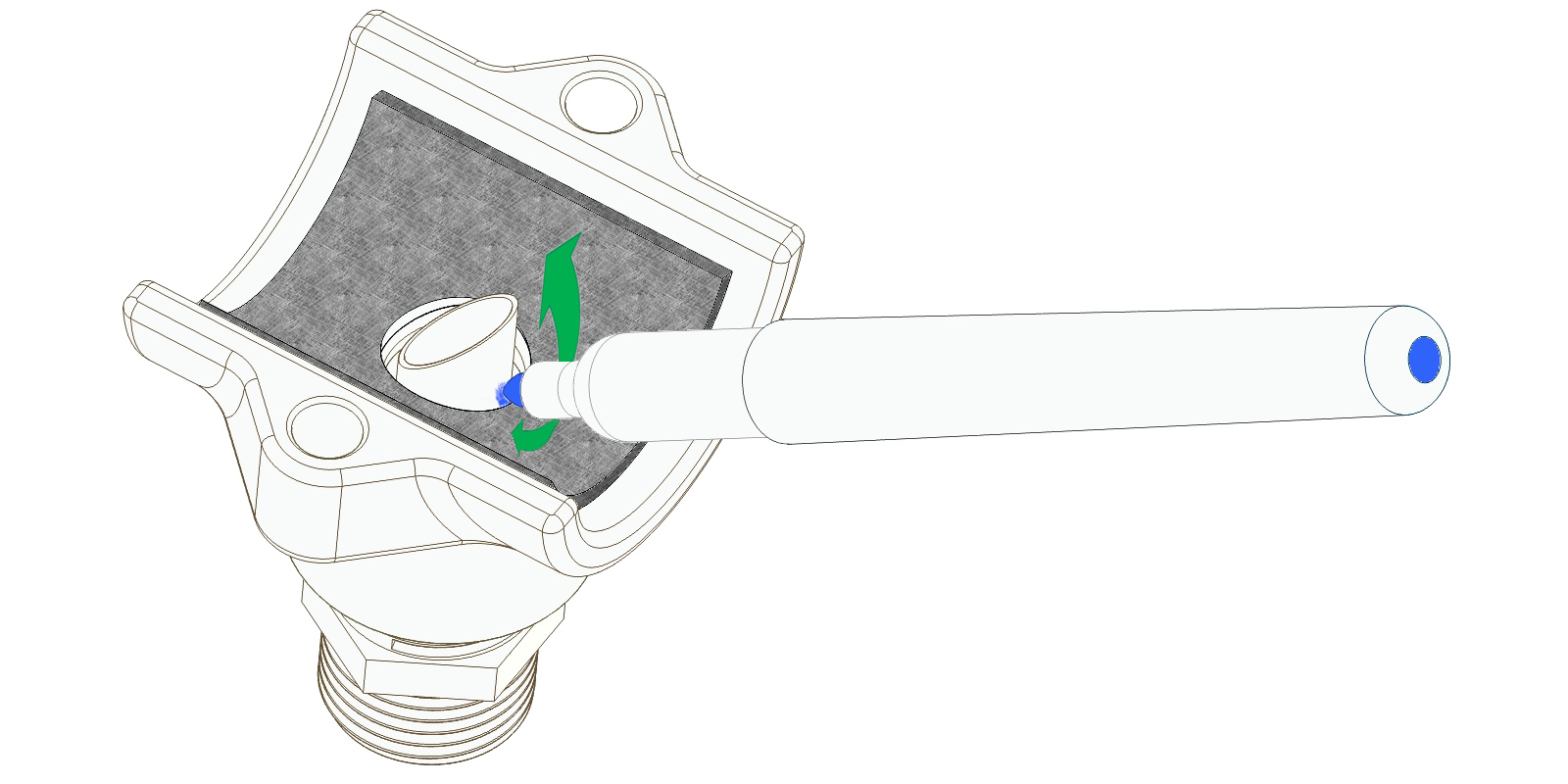

2) Por el lado interior del collarín sobresaldrá el pico del conector. La junta deberá estar instalada para la comprobación. Se prosigue marcando con un rotulador el pico a nivel de la junta por el lateral, es decir, emplazando el rotulador en el mismo sentido del tubo.

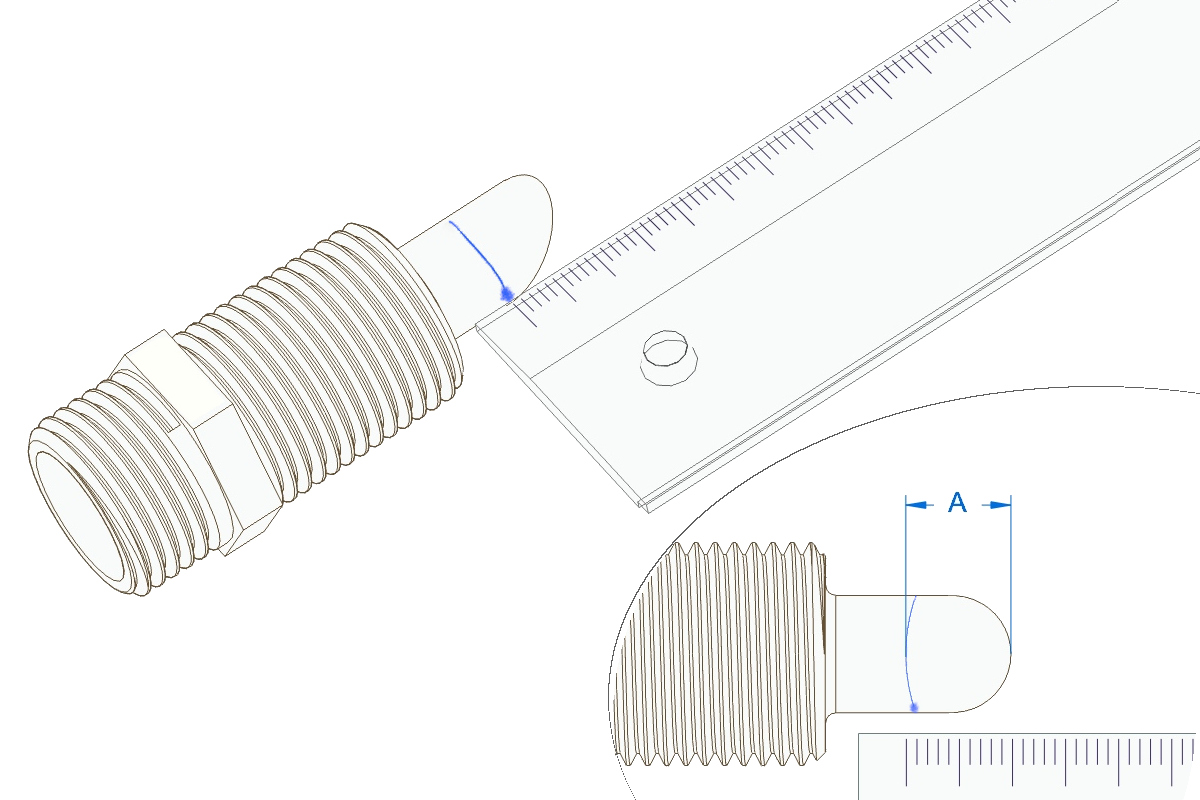

3) Se medirá (en mm) la distancia entre la marca y el extremo más largo del pico del conector. Si la marca queda situada en una costado distinto de ese extremo, prolongar la marca para poder hacer la medición en el punto indicado.

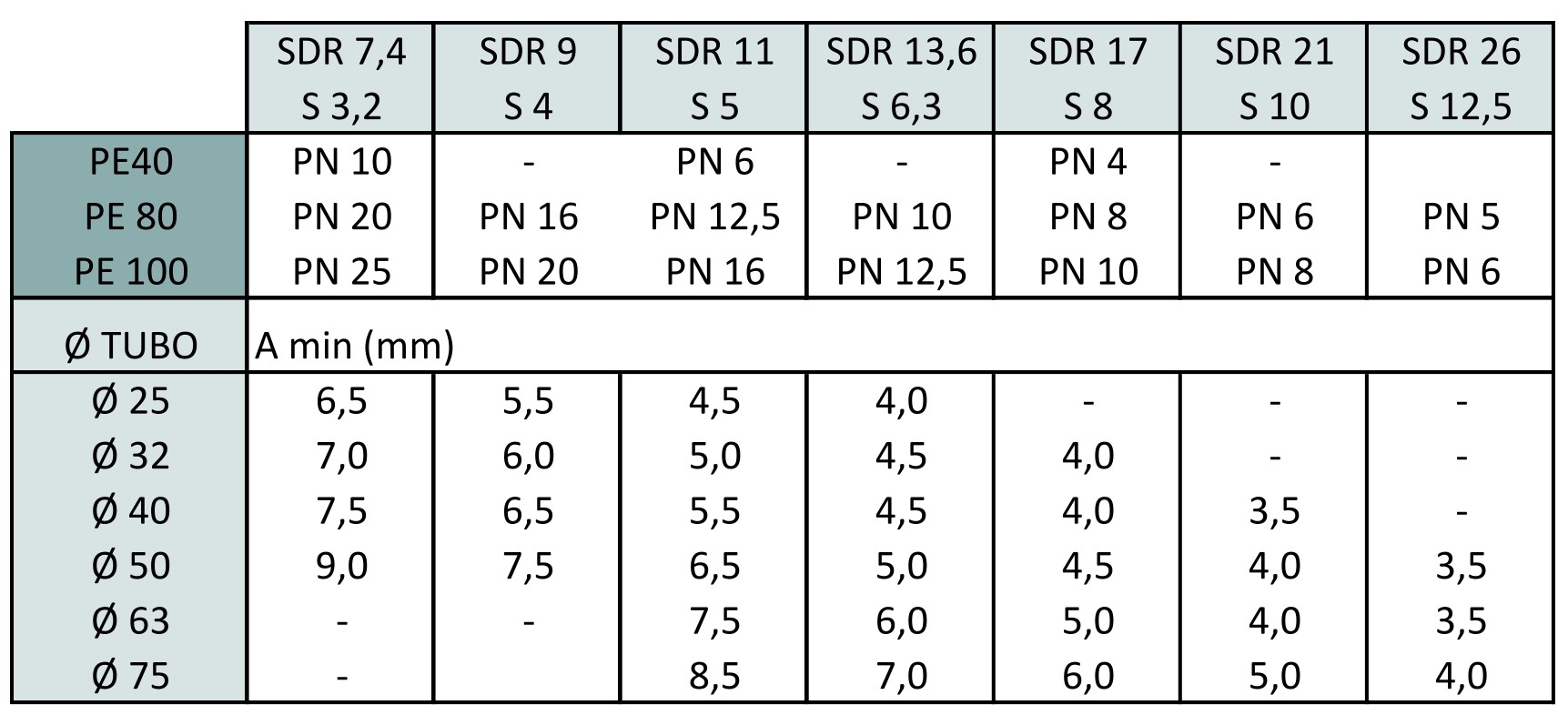

4) Una vez tengamos esa medida en mm (A), consultar en la tabla de compatibilidad la medida hallada. Para que el collarín sea compatible con el conector perforante la medida obtenida debe ser igual o superior a la indicada en la tabla. La ausencia de valor (-) indica incompatibilidad o tubo no disponible.

No dude en visitar la página de producto y la de los collarines con toma de rmmcia, todos ellos compatibles con el conector perforante:

  • conector perforante MM de 1/2", referencia 467200
  • collarín con toma 462025 - diámetro PE 25, rosca de toma de 1/2"
  • collarín con toma 462032 - diámetro PE 32, rosca de toma de 1/2"
  • collarín con toma 462040 - diámetro PE 40, rosca de toma de 1/2"
  • collarín con toma 462050 - diámetro PE 50, rosca de toma de 1/2"
  • collarín con toma 462063 - diámetro PE 63, rosca de toma de 1/2"
  • collarín con toma 462075 - diámetro PE 75, rosca de toma de 1/2"
