Compañía europea fabricante de equipos de climatización solicita el proyecto de un componente para equipo de climatización tipo “fan coil”.

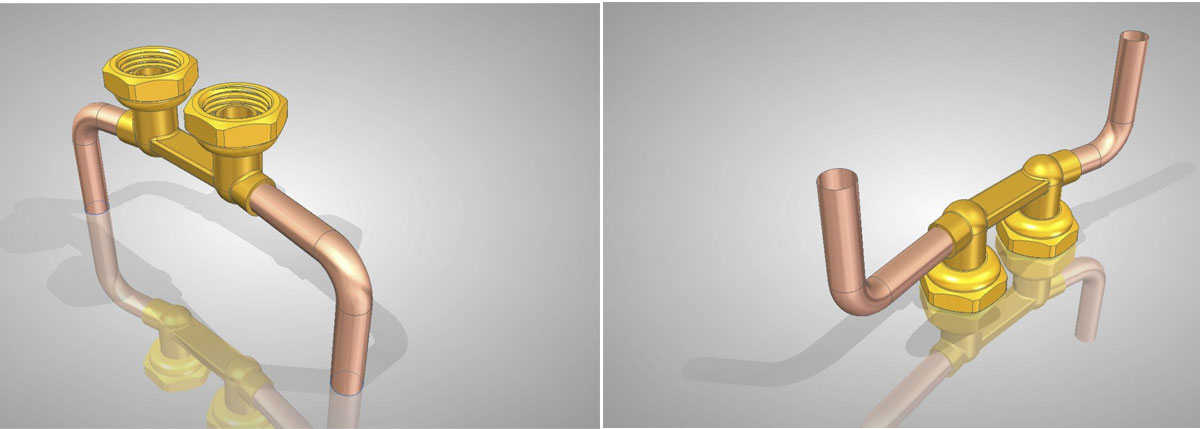

Se trata de un componente que simplifica el montaje del equipo, ya que permite la doble conexión, en un solo bloque, desde las salidas roscadas de una válvula de tres vías a las entradas del intercambiador.
Este racor tiene doble conexión monobloc, de rosca hembra giratoria G 1/2 (ISO 228-1) a tubo de cobre de 3/8" (EN 12735). La distancia entre los centros de conexiones roscadas es de 40 mm, mientras que la distancia entre las salidas de los tubos es de 130 mm, con una dimensión total de 140 x 72 x 30 mm.
Su geometría de soporte consta de una placa de sección rectangular de 12 x 5 mm que une las dos conexiones roscadas, y para el apriete consta de una tuerca giratoria de 6 planos a SW24.
